倉庫貨架設計圖的組成

　　在給倉庫進行規劃的時候，一般需要制作倉庫貨架設計圖，來明確表示倉庫的布局以及貨架的選用，讓相關人員能一目了然倉庫的設計理念，有效的對倉庫貨架的設計進行討論和確認。同時，如果倉庫需要作仿真摸擬，也需要根據倉庫貨架設計圖來進行軟件的設計。所以，倉庫貨架設計圖對于倉庫規劃來說是非常重要的。

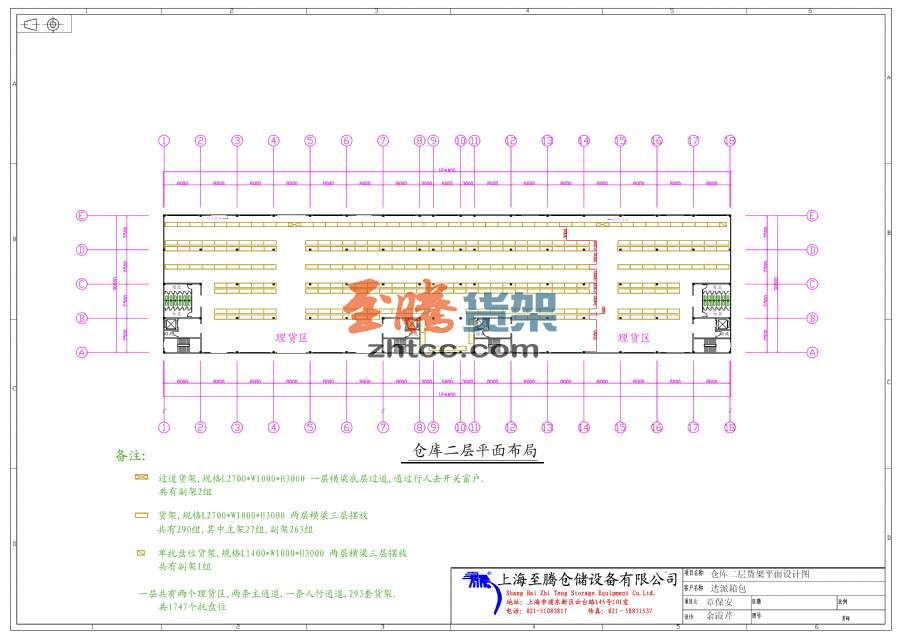

　　1 倉庫貨架的平面布局圖

　　倉庫貨架平面設計圖，是對倉庫整體的布局進行說明，它是一個倉庫的一個層面的俯視圖，從倉庫貨架平面設計圖中，可以看到各個功能區的區域規劃，貨架的具體位置，通道的大小與位置，整體倉庫中叉車與操作人員的動線等，是倉庫貨架設計圖中最重要的部分。倉庫貨架平面設計圖有時候是使用企業自行設計并畫圖的，更多情況下，是由貨架公司進行設計完成的。

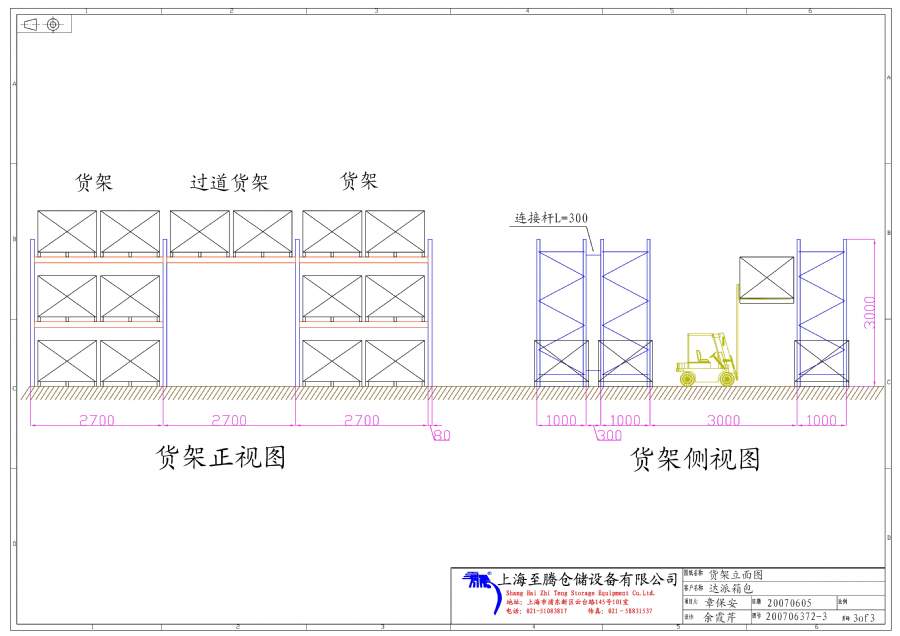

　　2 倉庫貨架的立面圖

　　用圖紙來說明一個貨架，需要貨架的立面圖，一般是由前視和左視兩張圖來組成。它可以有效的說明貨架的具體規格、層數等，通過一些文字說明，可以將貨架的材料明確在圖紙上，通過這樣的圖，就可以清晰的反應貨架的具體參數，可以直接讓貨架供應商進行報價。

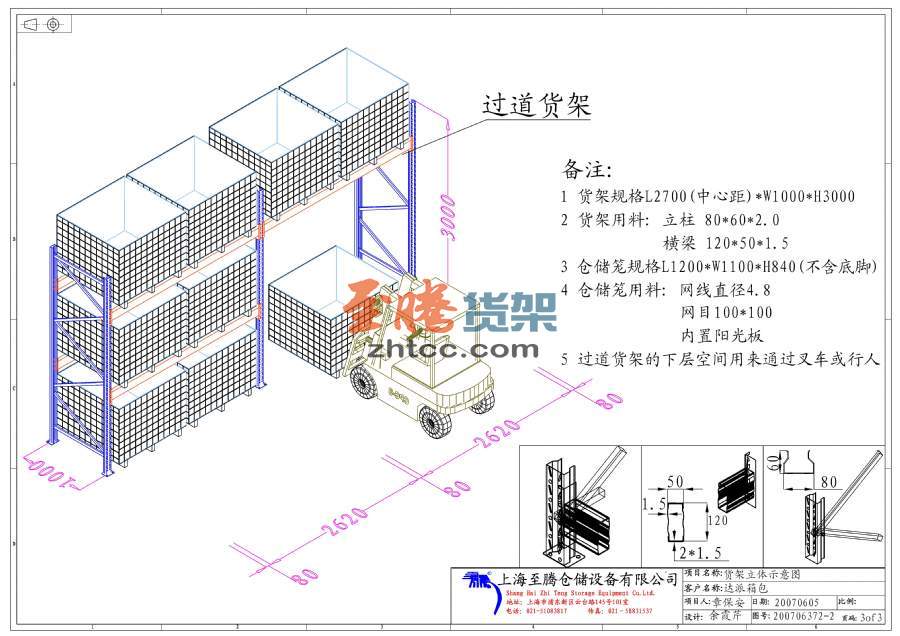

　　3 倉庫貨架的立體圖

　　通過立面圖，可以準確的表現出貨架的參數。但有時候，它較為抽象，非專業人士，可能無法在大腦中構思出它的外形。所以，在倉庫貨架設計圖中，立體圖往往也是不可或缺的。利用立體圖，可以通過一些模塊，比如叉車、貨物、操作人員，來立體的展示貨架的結構、作業方式等，非常直觀。
